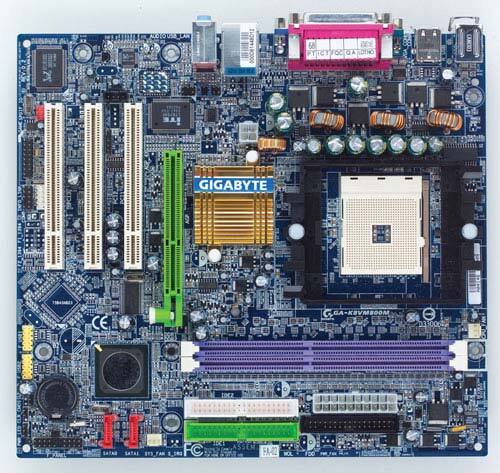

GIGABYTE GA-8VM800M
GIGABYTE GA-8VM800M
Questa storia nasce con l’acquisto di una scheda madre, la mia prima dopo anni di pc di seconda mano. Era il lontano 2000 e decisi di acquistare una Gigabyte GA-VM800M. Era un periodo di transizione tra il consolidato Windows 2000 e l’astro nascente Windows Xp, che poi sarebbe divenuto l’OS più longevo di Microsoft. Erano gli anni dove Intel padroneggiava il mercato per le sue caratteristiche di eccellenza e AMD per la sua economicità. Ovviamente io ero povero e optai per CPU e GPU Amd. Con il passare degli anni questo computer stava diventando obsoleto e ogni paio di anni veniva potenziato con upgrade mirati, arrivando fino ad oggi.
Questo PC ha visto l’avvento di Windows 2000, Me, dove i driver si installavano ancora con il floppy disc, Xp, il sistema operativo più longevo su questo pc, poi Vista, 7 (il secondo più longevo) e 8. Il computer continua ancora ad essere usato, solo per processi di base come utilizzo di programmi di scrittura e visionare foto e documenti. In questa rapida guida, scritta dal team Soleyma, cercheremo di spiegare, smontando i vari componenti, il miglior upgrade possibile per questo computer del 2000. Se non capite qualche termine o volete un riassunto rapido consigliamo la lettura della guida sui personal computer.
GIGABYTE GA-8VM800M CARATTERISTICHE
Per molti di voi questo computer potrebbe risultare obsoleto e altrettanti potrebbero dire che non vale nulla, ma ormai quando ti esce il valore affettivo difficilmente te ne puoi liberare. Ma andiamo a vedere insieme le caratteristiche che aveva inizialmente e come e l’ultimo upgrade fatto.
CHIPSET – CPU
Dotato di presa SATA, 2 IDE, 2 slot PCI 2.2 e uno slot AGP 8x. Dotato di tecnologia Hyper transport (in Intel è Hyper Threading).
La CPU installata era inizialmente un AMD Athlon 64, con tecnologia 130nm e TDP 89W, poi un AMD Sempron + 2800 e poi ancora AMD Athlon 64.
MEMORIA VOLATILE E ARCHIVIAZIONE
Una delle prime schede madri a montare RAM (DDR), invece delle classiche SDR. DDR 400/333/266 – 184 pin di capacità massima fino a 2 GB per 2 slot DIMM, velocità 200/166/133 MHz. Inizialmente la memoria era di 256MB.
Per quanto riguarda la memoria di archiviazione è stato installato un disco rigido HDD da 3.5″ (pollici) Maxtor da 16GB da 7200 g/min collegato con una presa Serial ATA (SATA) 1,5Gb/s. Presenta 2 dischi con 4 facce (due superiori e due inferiori) e 4 testine.
GRAFICA E CONNETTIVITA’
La prima scheda video montata era una ATI Radeon P9250 da 128MB, Poi una ATI Radeon 9250 256MB. La penultima scheda video ATI Radeon X1650 Pro da 512MB non era male e si poteva tenere con l’alimentatore che avevo precedentemente con le altre. Ma interessante è stato l’ultimo upgrade quando ho montato la scheda video con la ATI RADEON HD 3850, cambiando l’alimentatore da 250W con uno da 450W.
RIEPILOGO CARATTERISTICHE TECNICHE DI GIGABYTE GA-8VM800M
- SOCKET: Socket 754
- CPU: AMD Athlon NewCastle 2800+ (2,0 GHz)
- RAM: Kingston 256 MB DRAM DDR (256GB – 133MHz)
- HDD: Maxtor 16 GB – supporta SATA
- GPU: AGP ATI Radeon R9250
UPGRADE DI GIGABYTE GA-8VM800M
Prima di iniziare a spiegarvi quale possa essere il miglior upgrade per questo computer, vi consigliamo di affidarvi ad un esperto per smontare i componenti e non danneggiare la macchina. Acquistate solo prodotti originali e fate installare il materiale da personale qualificato per non incorrere in errori o rotture.
CPU
Se vogliamo passare da un processore ad un altro lo possiamo fare con i dovuti accorgimenti. In quel periodo avevo molti amici che dismettevano vecchi computer e quindi io provavo senza conoscere realmente tutto il processo di analisi che andava fatto. Chiaramente questo tipo di modifiche talvolta onerose non valgono lo sforzo dello smontaggio, i soldi spesi per l’acquisto del componente e il tempo perso per la riconfigurazione. Se desiderate fare l’upgrade controllate il valore di TDP (thermal design power) del processore: sicuramente se si dovesse scegliere un processore con una frequenza più alta e un elaborazione calcoli maggiore, il processore disperderà in ambiente più calore e quindi dovrà essere raffreddato più efficacemente.
Vediamo i modelli compatibili con il Socket 754, con velocità del bus 800MHz:
- AMD ATHLON 64 (2800+ al 3700+):
- Clawhammer (3400+ 3700+): 2,0-2,6 GHz – tecnologia 130nm – 1MB L2 cache – TDP 89W
- Newcastle (2800+, 3000+, 3400+): 1,8-2,4 GHz – tecnologia 130nm – 0,5MB L2 cache – TDP 89W
- AMD SEMPRON(2600+ al 3400+):
- Paris (3000+, 3100+): 1,8GHz – tecnologia 130nm – 0,25MB L2 cache – TDP 62W
- Palermo (2500+, 2600+, 2800+, 3300+, 3400+): 1,6-2,0 GHz – tecnologia 90nm – 0,25MB L2 cache – TDP 59W
MEMORIA VOLATILE E ARCHIVIAZIONE
Il massimo di RAM (la memoria volatile) ammissibile 2GB totali e può essere installata con tutti i processori una DDR 400/333/266 massimo 200MHz. Ho installato 2 banchi RAM Kingston Kingtiger DDR SDRAM 1GB PC3200 200/166/133 MHz 184 pin.
Per quanto riguarda la memoria di archiviazione con una presa Serial ATA (SATA) 1,5 Gb/s, ho provato a montare un SSD, ma con scarsi risultati in quanto non funzionava. Quindi sono stati montati due HDD da 3.5″ (1 disco dati e un disco per il sistema operativo e i programmi): Western Digital WDBH2D0010HNC-ERSN, 7200 rpm.
GIGABYTE GA-8VM800M UPGRADE – POTENZIAMENTO CARATTERISTICHE TECNICHE
- SOCKET: Socket 754
- CPU: AMD Athlon Clawhammer 3700+ (2,4 GHz) 1 MB cache L2
- RAM: Kingston Kingtiger DDR SDRAM 1GB PC3200 200/166/133 MHz 184 pin
- HDD: WD 1TB – supporta SATA 1,5GB/s
- GPU: AGP ATI Radeon HD 3850 1,66 GHZ
CHIPSET
La scheda madre Toshiba ha un’architettura del Chipset che è un Intel 915GM Express, Socket H-PBGA 479.
La scheda madre Dell Optiplex GX520 ha un’architettura del Chipset che è un Intel 945G Express, Socket LGA 775, Hyper-Threading. Presenta due porte PCI 2.2.
RIEPILOGO CARATTERISTICHE TECNICHE DI DELL OPTIPLEX GX520
La scheda madre Nvidia GT540m ha un’architettura del Chipset che è un Intel HM65 Express. CPU socket è il Socket G1 Foxconn PGA 989. Supporta due slot PCI Express. Permette di configurare fino a 12 porte USB 2.0 – 3.0 – 3.1, e un totale di 6 porte Serial Ata (SATA). Dimensioni 25×25 mm.
La RAM (la memoria volatile) installata è una Elpida DDR3 da 4GB (SO-DIMM) di velocità 1333Mhz. Sulla RAM ci sono 2 lati da 8 resistenze (2Rx8 PC3 10600S-9-10-F2).
Per quanto riguarda la memoria di archiviazione si consiglia un SSD da 2.5″(pollici) Kingston
Il tipo di Wifi integrato è IEEE 802.11 ax – il bluetooth è la versione 5.0
